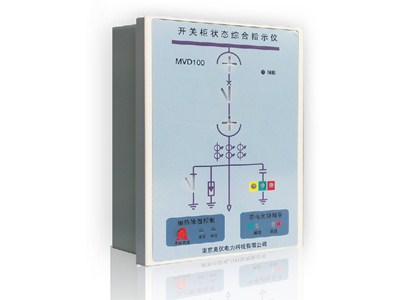

MVD100開關狀態指示儀
簡介
MVD100開關狀態顯示儀是根據當前中壓系統開關柜技術發展而開發設計的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、高壓帶電指示、高壓帶電閉鎖以及自動（手動）加熱除濕控制、濕度控制等多種功能于一體，產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。
|
系列
|
型號
|
功能說明
|
|
MVD100
開關狀態
指示儀
|
MVD100A
|
模擬圖指示、高壓帶電指示及閉鎖、加熱除濕控制、驗電、自檢功能、通訊
|
|
MVD100S
|
模擬圖指示、高壓帶電指示及閉鎖、加熱除濕控制
|
主要技術指標
工作電源：AC85V～265V DC110V/220V
使用環境：-10℃～50℃， ≤95%RH
存儲環境：-40℃～80℃， ≤95%RH
介質強度：外殼與端子之間≥AC2000V
絕緣性能：外殼與端子之間≥100M
抗電磁干擾性能：符合IEC255-22標準
主要功能
■模擬指示部分
a.短路器狀態指示； b.斷路器位置指示； c.接地閘刀位置指示； d.彈簧位置指示；
■模擬高壓帶電指示及帶電閉鎖部分
a.啟輝/啟控電壓：大于額定相電壓×0.15；
b.閉鎖繼電器：無工作電源：輸出接點斷開；有工作電源：高壓任一相帶電輸出接點閉合，高壓均不帶電輸出接點斷開；
■加熱除濕控制部分（注：除濕加熱器為選配配件）
a.加熱控制功率：AC220V/5A；
b.溫濕度傳感器：1路或2路；
c.控制方式：任一路溫濕度傳感器感濕感溫，與其對應的加熱器啟動加熱，加熱指示燈點亮；
d.除濕控制：濕度≥85RH或?qū)⑿纬赡稌r(shí)開始加熱，濕度≤75RH凝露解除時停止加熱；
e.低溫加熱：≤5℃啟動加熱，≥13℃停止加熱；
|
