1. 需求背景
·大型工業企業一般占地面積大、工藝流程多，對供電的連續性和穩定性要求非常高，因此工業變電站（發電廠）綜合自動化系統在大型工業企業中占據非常重要的地位。
·工業企業對供電連續性要求高，生產過程一旦停電，將造成較大的經濟損失甚至影響到生產安全。
·工業企業大功率設備通常較多，尤其是大型電動機，根據實際情況，存在多種啟動與保護方案。
·大型企業的供電系統通常比較大，除110KV總降壓站外，廠區還分布有若干個10KV及0.4KV開閉所，有自備電廠發電機組，且各站點間距離可能較遠，對通訊網絡的可靠性和實時性提出了較高要求。
·為提高企業生產效率，10KV以下變電站通常要求無人值守。
2. 方案構架

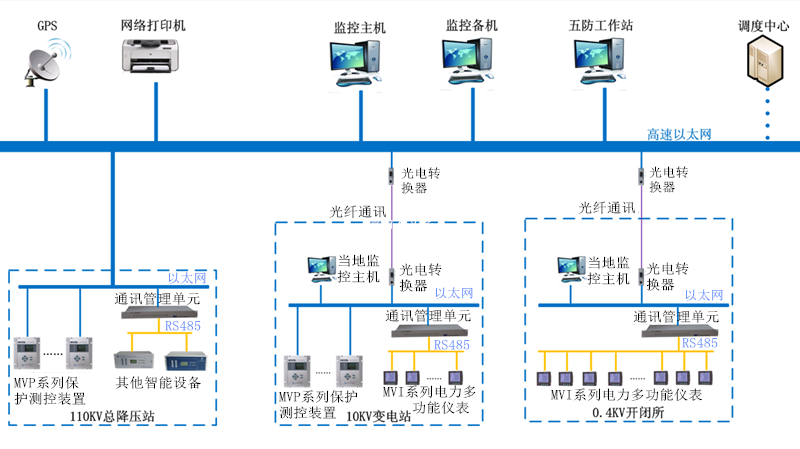

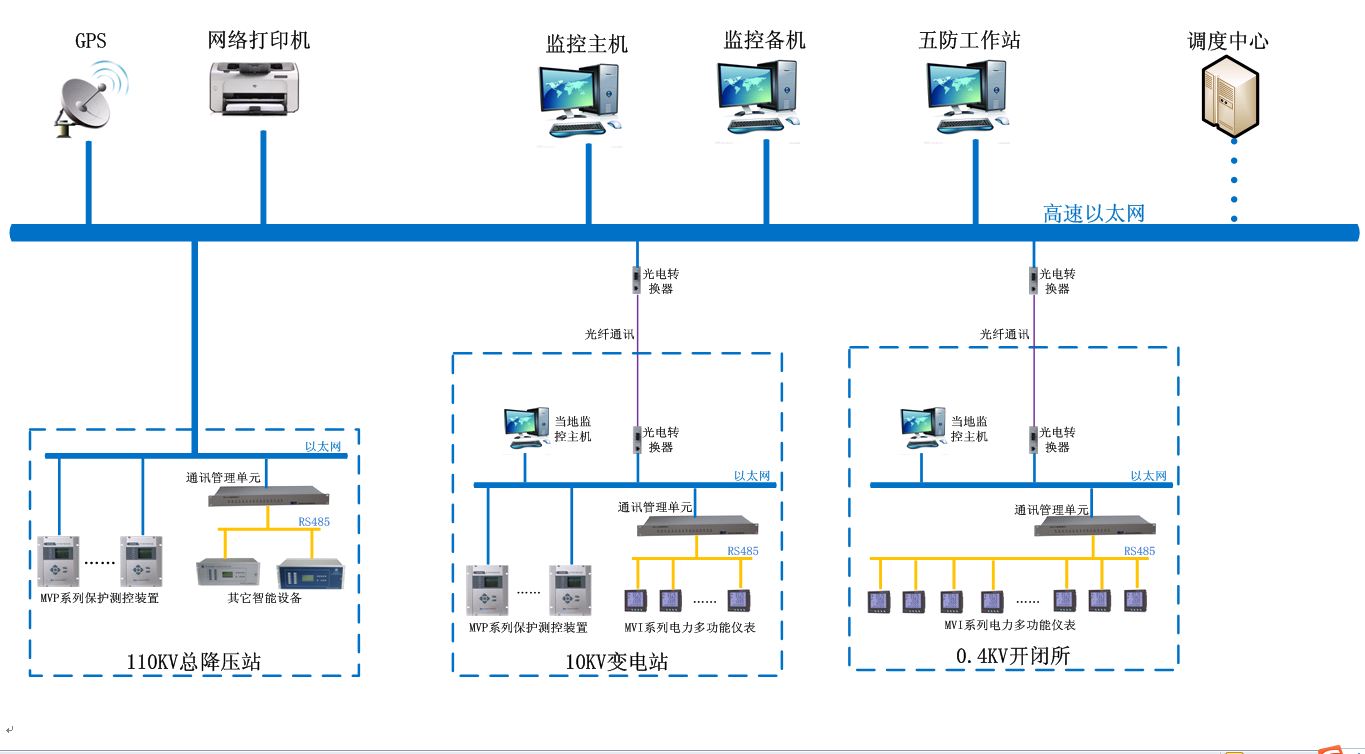

我公司針對大型企業對電力自動化系統的具體需求和特點，提供了MV2000廠站自動化系統解決方案。采用高速以太網為骨干網絡，微機保護裝置采用以太網通訊，保證了通訊的實時性與可靠性，其他通訊方式的設備通過通訊管理單元，連接到以太網。10KV及0.4KV站內就地配置通訊管理單元，站內數據由通訊管理單元采集后，統一接入以太網，距離較遠的站點通過光纖接入110KV總站網絡。10KV及0.4KV站可在當?shù)嘏渲煤笈_監控便于就地查看，也可不設當?shù)睾笈_，由110KV總站統一進行監視與控制。
3. 客戶價值
·實時監測企業電力系統運行狀態，保障企業用電安全；
·便于合理分配各部門用電負荷，提高企業用電效率，保證生產安全；
·實現無人或少人值班，節約人力成本；
·發生故障時可快速定位故障點，提高事故處理效率；
|
