MVI-T系列電力監控儀表

1、產品簡介
MVI-T系列儀表采用單獨電源供電方式，電壓、電流信號經取樣電路分別取樣后經CPU處理后得到電壓、電流、有功功率、無功功率、功率因數、有功電能、無功電能和頻率等實時數據。
1.1 功能列表
①型號尾綴 M：RS485通訊，I：2開入，O：1開出，W：LORA無線，Z：直流工作電源
②開出可設置為越限報警或遙控
③型號帶“L”為液晶顯示，無則為數碼管顯示

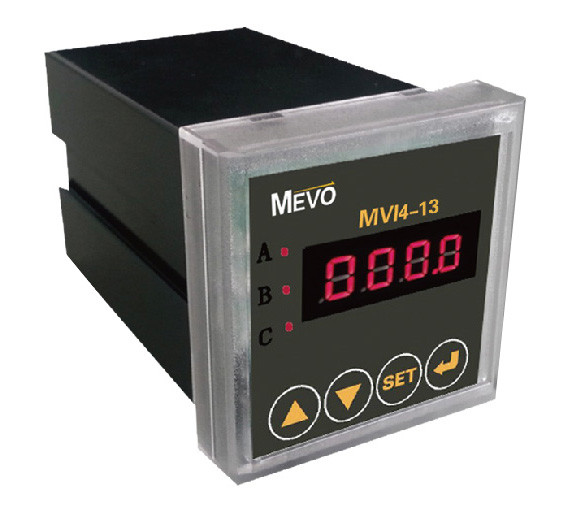

1.1.1 48系列儀表
|
型 號
功 能
|
MVI4T-I
單相電流表
|
MVI4T-I3
三相電流表
|
MVI4T-U
單相電壓表
|
MVI4T-U3
三相電壓表
|
|
測量參數
|
單相電流
|
√
|
|
|
|
|
三相電流
|
|
√
|
|
|
|
單相電壓
|
|
|
√
|
|
|
三相電壓
|
|
|
|
√
|
|
電網頻率
|
√
|
√
|
√
|
√
|
|
顯示方式
|
單行數碼管
|
√
|
√
|
√
|
√
|
|
選配功能
|
485通訊（M）
|
√
|
√
|
√
|
√
|
1.1.2 72/80/96系列儀表
█ 多功能諧波表
|
型 號
功 能
|
MVI7TL-H3
|
MVI8TL-H3
MVI9TL-H3
|
|
測量
參數
|
三相電流
|
√
|
√
|
|
三相電壓
|
√
|
√
|
|
電網頻率
|
√
|
√
|
|
有功、無功、
功率因數
|
√
|
√
|
|
四象限電能
|
√
|
√
|
|
諧波測量
|
√
|
√
|
|
顯示方式
|
液晶
|
液晶
|
|
選配
功能
|
485通訊(M)+ 2開入(I)+1開出(O)
|
√
|
√
|
|
無線通訊（W）
|
-
|
√
|
█ 多功能復費率表、諧波表
|
型 號
功 能
|
MVI9TL-F3
|
MVI9TL-HF3
|
|
測量
參數
|
三相電流
|
√
|
√
|
|
三相電壓
|
√
|
√
|
|
電網頻率
|
√
|
√
|
|
有功、無功、
功率因數
|
√
|
√
|
|
四象限電能
|
√
|
√
|
|
諧波測量、
|
-
|
√
|
|
復費
|
√
|
√
|
|
顯示方式
|
液晶
|
液晶
|
|
選配
功能
|
485通訊(M)+ 2開入(I)+1開出(O)
|
√
|
√
|
|
無線通訊（W）
|
√
|
√
|
█ 多功能表
|
型 號
功 能
|
MVI7T(L)-E3
|
MVI8T(L)-E3
MVI9T(L)-E3
|
|
測量
參數
|
三相電流
|
√
|
√
|
|
三相電壓
|
√
|
√
|
|
電網頻率
|
√
|
√
|
|
有功、無功、
功率因數
|
√
|
√
|
|
四象限電能
|
√
|
√
|
|
顯示方式
|
三相數碼管（液晶）
|
三相數碼管（液晶）
|
|
選配
功能
|
485通訊(M)+ 2開入(I)+1開出(O)
|
√
|
√
|
|
無線通訊（W）
|
-
|
√
|

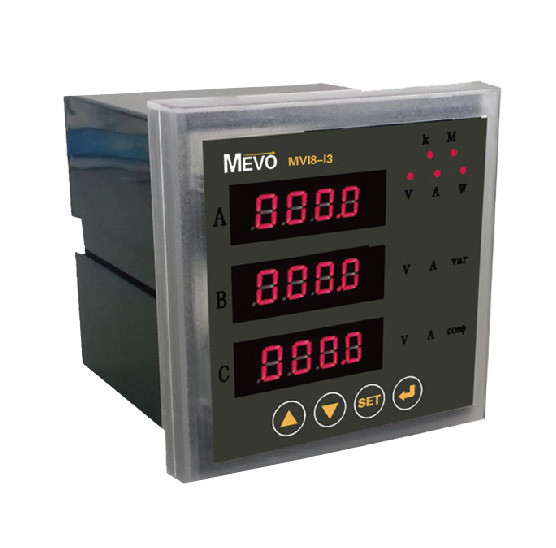

█ 三相電流表
|
型 號
功 能
|
MVI7T(L)-I3
|
MVI8T(L)-I3
MVI9T(L)-I3
|
|
測量
參數
|
三相電流
|
√
|
√
|
|
電網頻率
|
√
|
√
|
|
顯示方式
|
三相數碼管（液晶）
|
三相數碼管（液晶）
|
|
選配
功能
|
485通訊(M)+ 2開入(I)+1開出(O)
|
√
|
√
|
|
無線通訊（W）
|
-
|
√
|
█ 三相電壓表
|
型 號
功 能
|
MVI7T(L)-U3
|
MVI8T(L)-U3
MVI9T(L)-U3
|
|
測量
參數
|
三相電壓
|
√
|
√
|
|
電網頻率
|
√
|
√
|
|
顯示方式
|
三相數碼管
（液晶）
|
三相數碼管
（液晶）
|
|
選配
功能
|
485通訊(M)+ 2開入(I)+1開出(O)
|
√
|
√
|
|
無線通訊（W）
|
-
|
√
|
█單相電流、電壓表
|
型號
功能
|
MVI7T-I、MVI8T-I、MVI9T-I
單相電流表
|
MVI7T-U、MVI8T-U、MVI9T-U
單相電壓表
|
|
測量
參數
|
單相電流
|
√
|
|
|
單相電壓
|
|
√
|
|
電網頻率
|
√
|
√
|
|
顯示
方式
|
單行數碼管
|
√
|
√
|
|
選配
功能
|
485通訊(M)+ 2開入(I)+1開出(O)
|
√
|
√
|
1.2 技術指標
（1）信號
三相四線/三相三線； 量程： 400V / 100V, 5A / 1A；
過載： 持續1.2倍，瞬時電壓2倍1秒，瞬時電流5倍1秒；
（2）電網系統頻率： 45～55Hz
（3）電源輸入范圍： AC/DC 85～270V；
（4）精度
|
參數
|
額定值
|
范圍
|
精度
|
|
電壓
|
100V/400V
|
5～120%
|
0.5%
|
|
電流
|
5A/1A
|
0～120%
|
0.5%
|
|
有功/無功/視在功率
|
|
|
0.5%
|
|
有功/無功電能
|
|
|
0.5%
|
|
功率因數
|
|
|
0.5%
|
|
頻率
|
|
45～55Hz
|
±0.02Hz
|
（5）氣候條件
正常工作溫度：－10℃～＋55℃ 存貯和運輸溫度：－20℃～＋70℃ 存貯和工作濕度：≤85％
|
