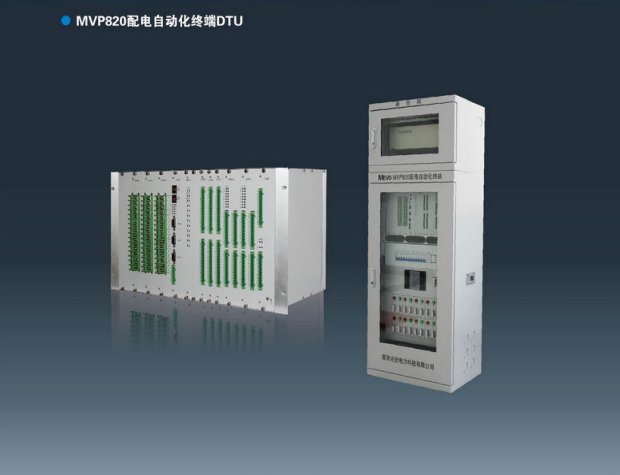

MVP820配電自動化終端(DTU)
1.1 應用范圍
MVP820配電自動化終端是針對配電網運行管理需求設計研制開發的智能站所終端，可廣泛應用于配電網中的環網柜、開閉所、開關站等場所，主要完成開關設備的當?shù)乇O(jiān)測、控制及故障檢測功能，同時可作為通信中繼和區域控制中心使用。
MVP820配電自動化終端可與配電網自動化主站或子站系統配合，實現多條線路數據的采集、監控、故障檢測、故障區域定位、隔離及非故障區域恢復供電，提高供電可靠性。
1.2 命名規則
|
MVP820
|
-
|
x
|
x
|
x
|
x
|
x
|
x
|
x
|
x
|
|
|
外形規格
|
|
|
0
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6U裝置
|
|
|
|
1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4U裝置
|
|
回路數
|
|
|
|
|
F
|
|
|
|
|
|
|
|
|
|
|
|
|
6回路
|
|
|
|
|
|
H
|
|
|
|
|
|
|
|
|
|
|
|
|
8回路
|
|
|
|
|
|
L
|
|
|
|
|
|
|
|
|
|
|
|
|
12回路
|
|
|
|
|
|
P
|
|
|
|
|
|
|
|
|
|
|
|
|
16回路
|
|
|
|
|
|
R
|
|
|
|
|
|
|
|
|
|
|
|
|
18回路
|
|
零序電流(電壓)
|
|
|
|
|
|
|
0
|
|
|
|
|
|
|
|
|
|
|
3I(3U)或2I(2U)+IO(U0)
|
|
|
|
|
|
|
|
1
|
|
|
|
|
|
|
|
|
|
|
3I(3U)+I0(U0)
|
|
裝置電源
|
|
|
|
|
|
|
|
|
0
|
|
|
|
|
|
|
|
|
DC220V/110V
|
|
|
|
|
|
|
|
|
|
1
|
|
|
|
|
|
|
|
|
DC48V
|
|
|
|
|
|
|
|
|
|
2
|
|
|
|
|
|
|
|
|
DC24V
|
|
液晶
|
|
|
|
|
|
|
|
|
|
|
0
|
|
|
|
|
|
|
無液晶
|
|
|
|
|
|
|
|
|
|
|
|
1
|
|
|
|
|
|
|
有液晶
|
|
接線方式
|
|
|
|
|
|
|
|
|
|
|
|
|
0
|
|
|
|
|
三相四線
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1
|
|
|
|
|
三相三線
|
|
插件方向
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0
|
|
|
前插
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1
|
|
|
背插
|
|
電壓電流量程
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0
|
100V/5A
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1
|
100V/1A
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2
|
400V/5A
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3
|
400V/1A
|
1.3 主要特點
MVP820配電自動化終端基于32位微處理器硬件平臺、嵌入式實時操作系統軟件平臺，針對配電網最新需求設計，功能強大，其主要的特點有：
l 可靠性高
1) 設計過程中充分考慮了裝置的惡劣運行條件，運用多種技術手段提升裝置的可靠性，功耗低，工作溫度為－40℃～＋70℃。
2) 電磁兼容性能優異，各項指標均達到相關技術標準的最高要求。
3) 裝置生產從元器件的選型、來料檢驗、模件裝焊、產品組裝等各環節都進行了嚴格的工藝把關，每道工序都經多次嚴格測試后方可進入下一環節，產品整機經72小時高溫老化，復測合格后出廠。產品生產過程嚴格按照ISO9001質量管理體系進行。
l 易用性好
1) 具有自診斷，自恢復功能。
2) 主控模件、交流采樣模件、遙信模件、遙控模件等都是獨立的模塊化設計，任一模件的升級及更換不會影響其他模件。
3) 配備大容量存儲器，數據可掉電保存，便于查詢。
4) 配有專用維護軟件，便于用戶操作維護使用，不僅可以當?shù)夭僮�，同時還可遠方操作和維護。
l 功能豐富
1) 集成遙測、遙控、遙信功能，同時可選配保護功能，實現故障檢測，根據需要可靈活配置。
2) 集成統計數據、歷史數據管理功能，提供多種數據的存錯、查詢、召喚功能。
3) 軟硬件都采用了模塊化的設計，功能可根據用戶需求及功能的不同進行集成和擴展。
l 通信介質及規約多樣化，具有豐富的規約庫
1) 支持光纖以太網、RS232/RS485以及GPRS等多種通信方式。
2) 可接入其它站端設備(如TTU，故障指示器等)。
3) 通信規約豐富，支持目前主流的所有規約(如IEC101、IEC104、MODBUS等)，還包括一些與微機保護、智能電度表通信的規約。
|
