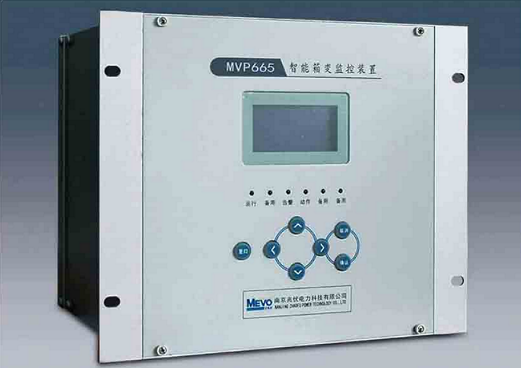

MVP665智能箱變監控裝置
一、概述
MVP665 智能箱變監控裝置適用于110KV及以下電壓等級的光伏及風電箱變的保護、測量、控制、通訊管理及監控。裝置可用于光伏及風電箱變低壓側分裂變壓器的模擬量采集、非電量保護、遠方控制和通訊管理。實現升壓站對箱變的遠程管理和自動化監控，滿足光伏電場及風電場箱變“無人值班，少人值守”的運行管理方式。
MVP665智能箱變監控裝置各項功能完備，也適用于充電站箱變及其他類型電力箱變的保護、測量、通訊管理及監控。
二、特點
■ 先進的32位高速DSP處理器，強大的運算判斷處理能力。
■ 寬溫顯示屏，中文人機界面友善、操作方便。
■ 采用多層印制板及表面貼裝技術，強弱電嚴格分離，達到高標準電磁兼容性能。
■ 采用高分辨率采樣芯片，精度高，測量精確。
■ 采用高可靠性設計，并具有完善的自檢功能，保證裝置可靠運行。
■ 具有具有以太網、RS485等通訊接口，方便與監控系統及其他智能設備連接通訊。
■ 具備對箱變的電量保護和非電量保護功能，保護功能可通過就地或遠方進行投退和整定。
■ 具備對箱變各種電量和非電量的測控功能，可進行就地控制，也可遠方遙控。
■ 集成通訊管理機功能，具備8個主站485通訊接口，每個接口的通訊規約可擴展可配置，可采集管理逆變器、匯流箱、環境監測、直流電源、儀表等周邊智能設備數據，實現標準四遙功能。
■ 集成環網交換機功能，可組成光纖自愈環網。
■ 提供網絡通訊接口，可接入現場視頻攝像頭及安防系統，安裝方便。
■ 可選多種無線通訊接口方式，適應不同現場需要。
■ 適用于-40℃到+80℃的戶外工作環境。
三、功能表
四、功能說明
1、保護功能
■ 電流速斷保護
■ 兩段式電流保護
■ 過負荷保護
■ 過電壓保護
■ 低電壓保護
■ 獨立的非電量保護，每路可選告警或跳閘
■ 非電量保護包括：重瓦斯、輕瓦斯、溫度高、油位低、壓力釋放等
2、測控功能
■ 遙信：36路外部開關量遙信輸入
■ 遙測：3~6路交流電流、3~6路交流電壓、有功、無功、功率因數、頻率、電度等參數
■ 遙測：4路4-20mA直流量或0-5V直流量（可接溫度變送器），其中兩路可接PT100測溫電阻。裝置輸出獨立的24V電源給傳感器供電。
■ 遙控：10個遙控分閘、合閘接點輸出
3、通訊功能

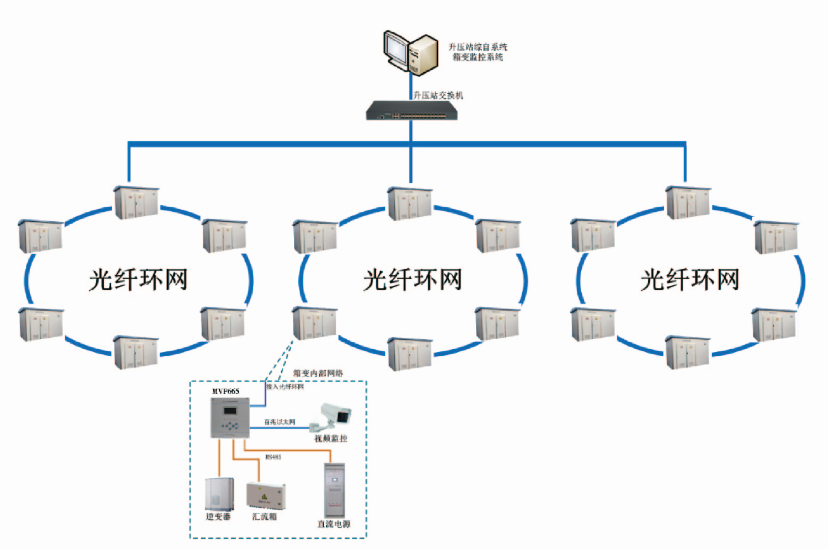

裝置具有2個以太網接口（電口或光纖接口可選），可組成光纖自愈環網，施工方便，通訊可靠。
裝置集成了8路RS485主站通訊接口，內置通訊管理機功能，通訊規約可擴展、可配置。能夠?qū)崿F(xiàn)其他智能設備的接入和數據轉發。支持MODBUS規約、擴展101規約、IEC103規約等各種常用規約。
裝置可選內置或外置無線通訊功能，支持GPRS、CDMA、ZIGBEE、WIFI等通訊方式，并提供網絡攝像機接口，便于安防系統接入。
