MVP300系列保護測控裝置
簡介
MVP300系列保護測控裝置是在多年實踐應用和運行經驗的基礎上，吸取了國內外微機保護裝置現有的先進技術，研制推出的新一代微機保護測控裝置。廣泛適用于電力、水利、石油、化工等行業35KV及以下電壓等級系統，作為各種電氣設備的主保護或后備保護。
裝置針對不同的客戶需求而設計，兼有保護、測控、通訊功能，滿足變電站綜合自動化的需求�？杉薪M屏安裝或直接在開關柜上分散安裝，配合通訊管理單元和監控系統，還可以構成完整的自動化系統。
針對不同的被保護對象，裝置的型號分類如下：
|

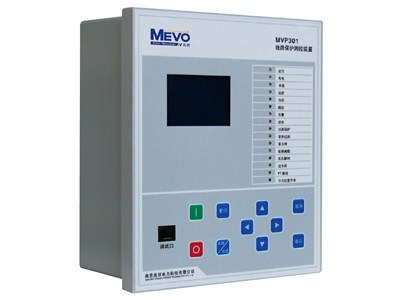

MVP300系列保護測控裝置
|
|
MVP301
|
線路保護測控裝置
|
|
MVP302
|
進線備自投及保護測控裝置
|
|
MVP303
|
綜合保護測控裝置
|
|
MVP311
|
電容器保護測控裝置
|
|
MVP321
|
備自投及分段保護測控裝置
|
|
MVP334
|
變壓器綜合保護測控裝置
|
|
MVP341
|
電動機差動保護裝置
|
|
MVP342
|
電動機綜合保護測控裝置
|
|
MVP353
|
PT保護及并列裝置
|
|
MVP361
|
綜合測控裝置
|
特點
■ 先進的32位高速處理器，強大的運算判斷處理能力。
■ 中文液晶顯示，人機界面友善、操作方便。
■ 采用多層印制板及表面貼裝技術，強弱電嚴格分離，達到高標準電磁兼容性能。
■ 采用高分辨率采樣芯片，精度高，測量精確。
■ 采用高可靠性設計，并具有完善的自檢功能。保證裝置可靠運行。
■ 體積小、重量輕，可集中組屏，也可分散安裝在開關柜上。
■ 具有以太網、RS485口、CAN網等通訊接口，方便與各類監控系統及其他智能設備連接通訊。
■ 具有故障記錄和故障錄波功能。
■ 可選5寸大液晶顯示屏幕。
■ 可選支持IRIG-B碼對時接口。
■ 可選支持IEC61850通訊。
主要功能
1 保護功能
裝置適用于發電廠及變電站，功能涵蓋了電力變壓器保護、線路保護、電容器保護、電動機保護等。
裝置工作電源交直流通用，工作電壓范圍為95V~260V（AC或DC）；開入回路采用裝置自身提供的電源；繼電器出口均為空接點，可直接接入交流或直流控制回路。
裝置還配置了獨立的防跳回路。防跳回路可以滿足各種現場的控制電源類型。
裝置不受工作電源、控制電源類型的限制，可在各種常見電源條件下可靠工作。
裝置的保護動作信號輸出，可以通過定值控制字選擇是否加判斷路器位置（PT類、測控類和無斷路器位置開入的裝置除外）。
裝置具有外接壓板置檢修狀態功能，可以通過定值控制字投退該功能（測控類裝置除外）。
2 測量功能
裝置可實時采集測量電壓、測量電流、頻率、有功功率、無功功率及功率因數。
裝置設有15路開關量接口，開入量電源為裝置自身輸出的直流強電電源�？捎糜诓杉瘮嗦菲魑恢媒狱c(diǎn)、刀閘位置接點、保護壓板接點、外部閉鎖接點等開關量。
3 控制功能
裝置可接收遠方遙控命令進行斷路器的分閘、合閘控制操作。也可通過裝置鍵盤菜單操作對斷路器進行手動分閘、合閘控制操作。
裝置提供了一個名稱為“閉鎖遙控”的開入回路，可以將外部的“遠方/就地”切換開關位置接點接入該回路，來實現對遠方遙控操作的閉鎖。當切換開關在“就地”位置時，由通訊發來的遙控分閘和遙控合閘命令被禁止執行，當切換開關在“遠方”位置時，由通訊發來的遙控分閘和遙控合閘命令被允許執行。裝置默認接入的是“就地”位置接點，當實際接入的是“遠方”位置接點時，可以將定值項中的“閉鎖遙控開入取反”控制字投入，從而實現相同的閉鎖功能。
保護定值的修改、保護功能的投退均可由遠方遙控進行。
裝置具有獨立的遙控分合閘繼電器輸出控制接點。
4 事件報告功能
裝置具有事件報告記錄功能，可以將發生的重要事件生成報告保存，裝置失電后報告不丟失。裝置事件的存放采用循環方式，即有最新事件報告保存時，最老的事件自動被刪除。
動作事件報告的內容為裝置發生保護動作的保護類型、保護動作的發生時間、以及保護動作時刻的故障量數據。
5 故障記錄功能
裝置具有故障記錄功能，可以將動作事件發生時的故障量記錄保存。故障數據可以在裝置上隨時查看。裝置可以保存最近16次保護動作的故障記錄，裝置電源關閉后記錄數據不丟失。
6 故障錄波功能
裝置具有故障錄波功能，可以將系統發生故障時的故障量進行錄波保存，錄波數據為8個周波的實時采樣數據。錄波數據可以由通訊接口傳送到上位機監控系統，在監控系統軟件中可以顯示錄波數據和波形。
裝置可以保存最近4次保護裝置發生動作的故障錄波報告，裝置電源關閉后錄波數據不丟失。
|
