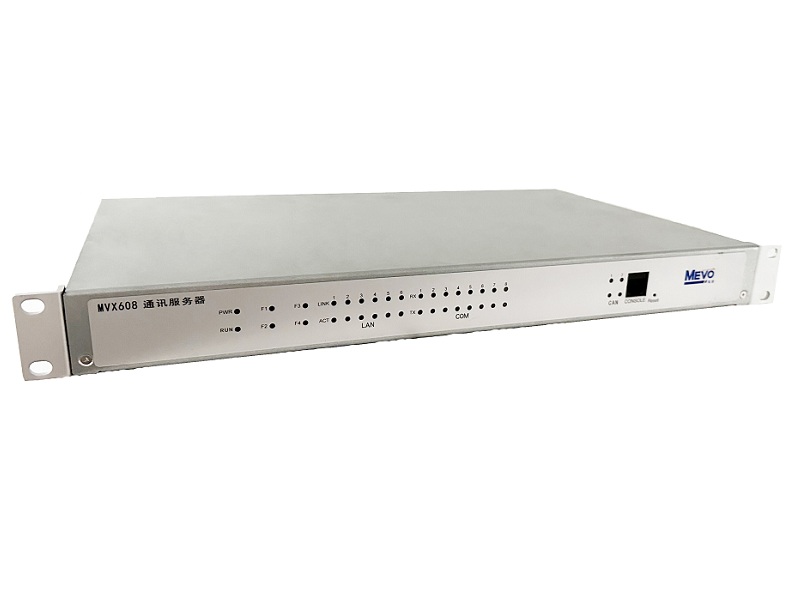

MVX608通訊服務器
MVX608是一款基于RISC 架構工業級 CortexA8 處理器構建的機架式裝置，支持2-6 個10/100M 自適應工業以太網、8個串行通訊接口或16個串行通訊接口，可以實現如通信規約轉換、遠程調度、智能監測管理等多種應用，同時在可靠性、穩定性、EMC 防護能力等方面采用了成熟的專業設計，在電力自動化、工業物聯網、變電站、光伏/水利變電、地鐵等領域有廣泛的應用前景。
裝置構成
MVX608系列通訊服務器分為多個配置型號：
|
型號
|
網口
|
串口
|
其它功能
|
|
MVX608A-C08
|
2
|
8
|
|
|
MVX608A-C16
|
2
|
16
|
|
|
MVX608B-C08
|
6
|
8
|
IRIG-B對時接口
|
|
MVX608B-C16
|
6
|
16
|
IRIG-B對時接口
|
|
MVX608C-C08
|
6
|
8
|
VGA接口，IRIG-B對時接口
-T：支持探針軟件
-O：支持OPC轉出
-E：支持61850通訊
|
MVX608全系列裝置支持本地設備接入與規約轉換，以及遠動通訊，可實現與調度主站數據通訊。
串口用于連接各種綜自與智能設備，以太網接口用于接入網絡設備，以及與監控后臺、調度主站通訊。設備參數以及遠動信息表等配置信息可通過專用軟件在PC端配置下載。
每個通訊端口在面板上都有相對應的LED指示燈，以顯示當前端口的通訊狀態,。同時還帶有電源指示燈和失電告警信號，用于顯示通訊服務器的電源狀況。
本通訊服務器目前支持的主要通訊協議見下表：
|
規約名稱
|
物理接口
|
通訊速率
|
|
IEC60870-5-101
|
串口
|
300～19200bps
|
|
IEC60870-5-104
|
網絡TCP/IP
|
100Mbit/s
|
|
DL451-91(國際CDT)
|
串口
|
300～19200bps
|
|
DISA
|
串口
|
300～19200bps
|
|
MODBUS
|
串口、網絡TCP/IP
|
300～19200bps、100Mbit/s
|
|
南自網絡103
|
網絡TCP/IP
|
100Mbit/s
|
|
DL645-1997/2007(國標電度表)
|
串口
|
300～19200bps
|
|
南瑞串口103
|
串口
|
300～19200bps
|
|
北京四方103
|
串口
|
300～19200bps
|
|
許繼103
|
串口
|
300～19200bps
|
|
