MVP100系列保護裝置
簡介
MVP100系列保護測控裝置是在多年實踐應用和運行經驗的基礎上，吸取了國內外微機保護裝置先進技術，研制推出的新一代微機保護測控裝置。廣泛適用于電力、水利、石油、化工等行業35KV及以下電壓等級系統，作為各種電氣設備的主保護或后備保護。
裝置具備完善的保護測控功能，可集中組屏安裝或在開關柜上分散安裝。裝置采用薄型密封式結構設計，適合環網柜安裝。配合通訊管理單元和監控系統，可以構成完整的自動化系統。針對不同的被保護對象，裝置的型號分類如下：
|
MVP100系列保護測控裝置
|
|

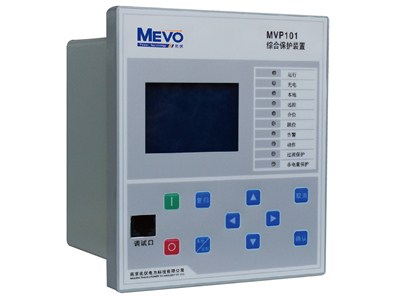

MVP101
|
綜合保護裝置
|
|
MVP102
|
進線備自投及保護裝置
|
|
MVP103
|
綜合保護測控裝置
|
|
MVP181
|
綜合保護裝置（電流型）
|
特點
■ 先進的32位高速處理器，強大的運算判斷處理能力。
■ 3.5寸中文液晶顯示，人機界面友善、操作方便。
■ 采用多層印制板及表面貼裝技術，強弱電嚴格分離，達到高標準電磁兼容性能。
■ 采用高分辨率采樣芯片，精度高，測量精確。
■ 采用高可靠性設計，并具有完善的自檢功能。保證裝置可靠運行。
■ 體積小、重量輕，可集中組屏，也可分散安裝在開關柜上。
■ 裝置具有高速RS485通訊接口，方便與各類監控系統及其他智能設備連接通訊。
主要功能
1 保護功能
裝置適用于35KV及以下電壓等級的發電廠及變電站，功能涵蓋了電力變壓器保護、線路保護、電容器保護、進線備自投等。
具體保護功能介紹參見后續章節中相應型號保護裝置的說明部分。
裝置工作電源交直流通用，工作電壓范圍為85V~265V(AC或DC)；開入回路采用裝置自身提供的DC48V電源；繼電器出口均為空接點，可直接接入交流或直流控制回路。裝置不受工作電源、控制電源類型的限制，可在各種常見電源條件下可靠工作。
2 測量功能
裝置可實時采集測量電壓、測量電流、頻率、有功功率、無功功率及功率因數。
裝置設有多路開關量接口（MVP171為9路，其他型號為11路），開入量電源為裝置自身輸出的直流48V電源�？捎糜诓杉瘮嗦菲魑恢媒狱c(diǎn)、刀閘位置接點、保護壓板接點、外部閉鎖接點等開關量。
3 控制功能
裝置可接收遠方遙控命令進行斷路器的分閘、合閘控制操作。也可通過裝置面板上的分合按鍵對斷路器進行手動分閘、合閘控制操作。
裝置提供了一個名稱為“閉鎖遙控”的開入回路，可以將外部的“遠方/就地”切換開關位置接點接入該回路，來實現對遠方遙控操作的閉鎖；同時也可以選擇用裝置面板上的“遠方/就地”切換按鈕來進行遠方、就地的狀態切換。當切換到“就地”位置時，由通訊發來的遙控分閘和遙控合閘命令被禁止執行，當切換到“遠方”位置時，由通訊發來的遙控分閘和遙控合閘命令被允許執行。裝置開入回路默認接入的是“就地”位置接點，當實際接入的是“遠方”位置接點時，可以將定值項中的“閉鎖遙控開入取反”控制字投入，從而實現相同的閉鎖功能。
保護定值的修改、保護功能的投退均可由遠方遙控進行。
4 事件報告功能
裝置具有事件報告記錄功能，可以將發生的重要事件生成報告保存，裝置失電后報告不丟失。裝置事件的存放采用循環方式，即有最新事件報告保存時，最老的事件自動被刪除。
動作事件報告的內容為裝置發生保護動作的保護類型、保護動作的發生時間、以及保護動作時刻的故障量數據。
|
