MVP600系列保護測控裝置
簡介
裝置適用于110KV及以下電壓等級的發電廠及變電站的繼電保護及測量、控制。
裝置集保護、測量和操作控制功能于一體。既可在開關柜就地安裝，也可集中組屏安裝。既可用于直流電源操作回路，也可用于交流電源操作回路。
|
MVP600系列裝置產品型號組成
|
|

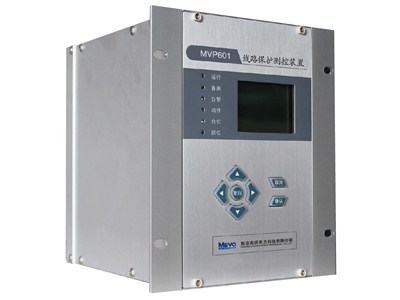

MVP601
|
線路保護測控裝置
|
|
MVP602
|
進線備自投及保護測控裝置
|
|
MVP603
|
綜合保護測控裝置
|
|
MVP611
|
電容器保護測控裝置
|
|
MVP612
|
電容器保護測控裝置（三相差流）
|
|
MVP613
|
電容器保護測控裝置（三相差壓）
|
|
MVP621
|
備自投及分段保護測控裝置
|
|
MVP631
|
變壓器主保護裝置
|
|
MVP632
|
變壓器后備保護測控裝置
|
|
MVP633
|
變壓器非電量保護裝置
|
|
MVP634
|
變壓器綜合保護測控裝置
|
|
MVP635
|
變壓器差動及綜合保護測控裝置
|
|
MVP636
|
電抗器保護測控裝置
|
|
MVP641
|
電動機差動保護裝置
|
|
MVP642
|
電動機綜合保護測控裝置
|
|
MVP643
|
電動機差動及綜合保護測控裝置
|
|
MVP646
|
同步電動機綜合保護測控裝置
|
|
MVP652
|
PT保護及并列裝置
|
|
MVP661/MVP662
|
綜合測控裝置
|
|
MVP664
|
綜合測控裝置（72路遙信）
|
|
MVP671
|
PT并列裝置
|
|
MVP672
|
PT切換裝置
|
|
MVP673
|
三相操作箱
|
特點
■ 先進的32位高速處理器，強大的運算判斷處理能力。
■ 中文液晶顯示，人機界面友善、操作方便。
■ 采用多層印制板及表面貼裝技術，強弱電嚴格分離，達到高標準電磁兼容性能。
■ 采用高分辨率采樣芯片，精度高，測量精確。
■ 采用高可靠性設計，并具有完善的自檢功能。保證裝置可靠運行。
■ 體積小、重量輕，可集中組屏，也可分散安裝在開關柜上。
■ 裝置具有雙以太網、CAN、RS485等通訊接口，方便與各類系統及其他智能設備連接通訊。
■ 裝置支持IEC61850通訊規約。
■ 裝置支持IRIG-B碼對時。
主要功能
1 保護功能
裝置適用于發電廠及變電站，功能涵蓋了電力變壓器保護、線路保護、母聯保護、電容器保護、備用電源自投、電動機保護、電抗器保護、PT保護等。
2 測量功能
裝置可實時采集測量電壓、電流、頻率、有功功率、無功功率及功率因數。
裝置設有16路開關量接口，可用于采集斷路器位置接點、刀閘位置接點、保護壓板接點、外部閉鎖接點等開關量。
3 控制功能
裝置可接收遠方遙控命令進行斷路器的分閘、合閘控制操作。也可通過裝置鍵盤菜單操作對斷路器進行手動分閘、合閘控制操作。
裝置提供了一個名稱為“閉鎖遙控”的開入回路，可以將外部的“遠方/就地”切換開關位置接點接入該回路，來實現對遠方遙控操作的閉鎖。當切換開關在“就地”位置時，由通訊發來的遙控分閘和遙控合閘命令被禁止執行，當切換開關在“遠方”位置時，由通訊發來的遙控分閘和遙控合閘命令被允許執行。
裝置默認取“遠方/就地”切換開關的“就地”位置接點接入，當現場確實需要接入“遠方”位置接點時，可以將定值項中的“閉鎖遙控開入取反”控制字投入，從而實現同樣的閉鎖功能。
裝置可以用于直流電源控制回路，也可以用于交流電源控制回路。兩種情況下裝置的外部端子排定義不相同，請參閱附圖。
保護定值的修改、保護功能的投退均可由遠方遙控進行。
4 事件報告功能
裝置具有事件報告記錄功能，可以將發生的重要事件生成報告保存，裝置失電后報告不丟失。事件包括動作事件、告警事件、遙信變位事件。裝置事件的存放采用循環方式，即有最新事件報告保存時，最老的事件自動被刪除。
動作事件報告的內容為裝置發生保護動作的保護類型、保護動作的發生時間、以及保護動作時刻的故障量數據。
告警事件報告的內容為裝置發生保護告警的保護類型、保護告警的發生時間。以及裝置自檢發現故障時的故障名稱和時間。
遙信變位事件報告的內容為裝置的開入量遙信發生變位的時間和變位后狀態。
各種事件報告可以人工手動刪除。
5 故障錄波功能
裝置具有故障錄波功能，可以將系統發生故障時的故障量進行錄波保存，錄波數據為8個周波的實時采樣數據。錄波數據可以由通訊接口傳送到上位機監控系統，在監控系統軟件中可以顯示錄波數據和波形。
裝置可以保存最近4次保護裝置發生動作的故障錄波報告，裝置電源關閉后錄波數據不丟失。
|
