MV2000廠站自動化系統
簡介
MV2000廠站自動化系統是在多年實踐應用和運行經驗的基礎上，研制推出的新一代廠站自動化系統。
MV2000廠站自動化系統廣泛吸取了國內外廠站自動化系統現有的先進技術和成熟經驗，提供了適合于電力、水利、石油、化工等行業110KV及以下電壓等級發電廠及變電站自動化系統的完整解決方案。
特點
■ 完整的廠站自動化解決方案，系統結構清晰、組成靈活、擴展方便。
■ 面向廠站自動化的整體設計，融保護、測量、控制、通訊功能為一體，大大減少了用戶現場的安裝和調試工作量。
■ 采用先進的現場總線技術，支持以太網通訊，標準通訊規約，大大提高了系統的兼容性及可靠性。
■ 間隔層設備采用高速處理器和高精度采樣芯片、具備高可靠的電磁兼容性能。
■ 間隔層設備可集中組屏，也可按站內一次設備分布式配置，直接安裝在開關柜上，既相對獨立又節省了投資。
■ 繼電保護功能獨立，不依賴于通訊網絡。
■ 友好的人機界面，全漢化菜單式操作，用戶操作更方便。
系統構成

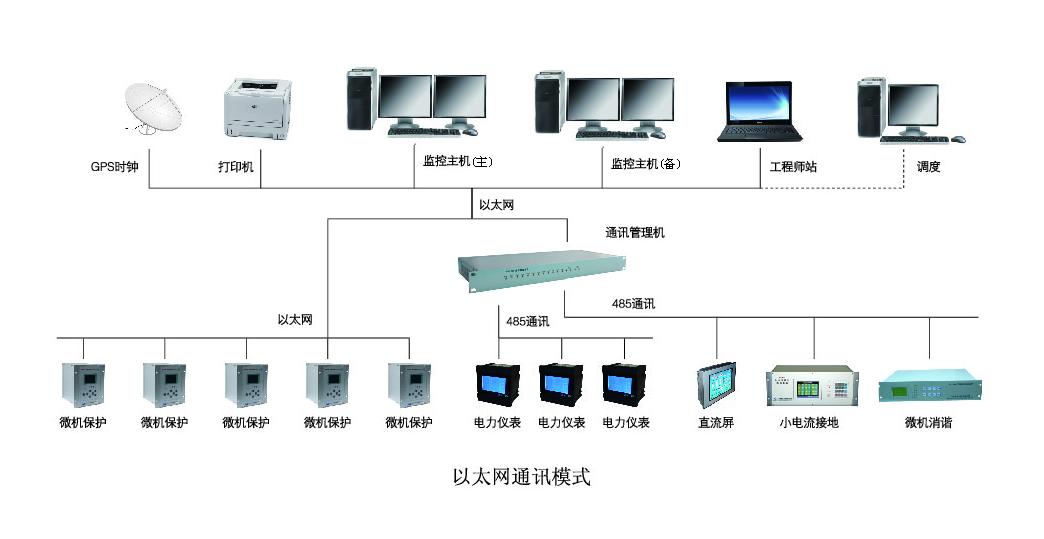

系統采用分層分布式結構，分為現場單元設備層、通訊管理層、上位機監控層。
1 現場單元設備層
由各種保護測控裝置和自動裝置組成。包括線路保護測控裝置、電容器保護測控裝置、備自投及分段保護測控裝置、變壓器主保護裝置、變壓器后備保護測控裝置、低壓變壓器保護測控裝置、電動機差動保護裝置、電動機綜合保護測控裝置、PT保護及并列裝置等，集保護、測量、控制功能為一體。
2 通訊管理層
由通訊管理單元構成，通過現場總線與單元設備層聯結，通過以太網與上位機監控層聯結，并實現轉發調度的功能。通訊物理介質可選用屏蔽雙絞線、光纖或其他類型的通訊介質。
3 上位機監控層
由上位機監控計算機管理系統和外圍設備構成，主要完成信息的收集與綜合處理。上位機監控層可根據系統的規模和重要程度靈活組態，適應各種不同的硬件配置。既可配置為單機監控模式，也可配置為雙機監控模式，互為備用，并可增加操作員工作站及工程師工作站等組成局域網。
系統主要功能
1 數據采集及處理功能
完成開關量、模擬量、電度量等信息的采集及處理，并將處理后的信息上傳。
2 控制操作功能
控制各電氣間隔的斷路器、電動隔離刀閘的分閘/合閘操作，控制變壓器的有載調壓�？刂撇僮骺捎烧炯�(jí)工作站實現，也可在各間隔層測控終端通過手動操作完成。
3 報警及事件記錄功能
將遙測越限、正常遙信變位、事故變位、SOE、保護信息、遙控記錄、操作記錄等信息集中統一管理，分類記錄并處理。
4 歷史記錄功能
負責定期地將處理后的數據保留入歷史庫，以供趨勢分析、統計計算之用。
5 顯示打印功能
支持多窗口、分層顯示各種接線圖、地理圖、系統圖、曲線、潮流圖、事件列表、保護信息、報表、棒圖等�？扇斯ぁ⒆詣�(dòng)或定時打印各種報表、曲線、事件等。
6 保護設備管理功能
保護設備庫管理、定值召喚及設置定值、保護信息的處理等。
7 故障錄波分析功能
對系統采集的擾動數據處理保存，并進行波形顯示、故障分析、打印等。
8 操作票系統功能
能生成、預演、執行、管理及打印操作票。
|
